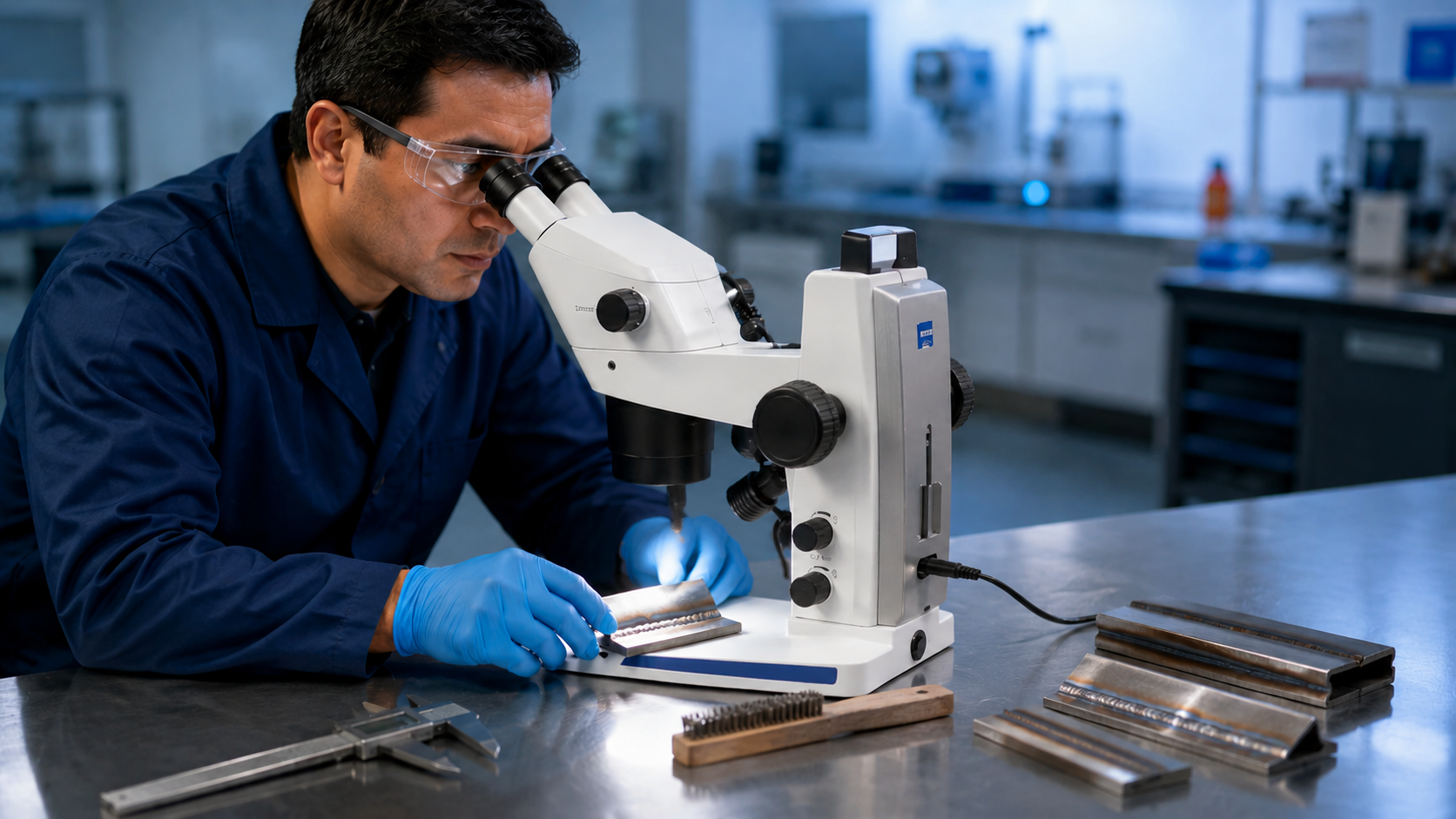

¿Por qué inspeccionar soldaduras con estereomicroscopio?
La inspección visual es el método de ensayo no destructivo (END) más utilizado en el control de calidad de soldaduras. Es rápido, económico y, cuando se realiza correctamente, detecta la mayoría de los defectos superficiales antes de recurrir a métodos más costosos como radiografía o ultrasonido.
Sin embargo, el ojo humano tiene un límite de resolución de aproximadamente 0.1 mm. Muchos defectos críticos — microgrietas, microporosidad, falta de fusión incipiente — quedan por debajo de ese umbral. Aquí es donde el estereomicroscopio se convierte en una herramienta indispensable.

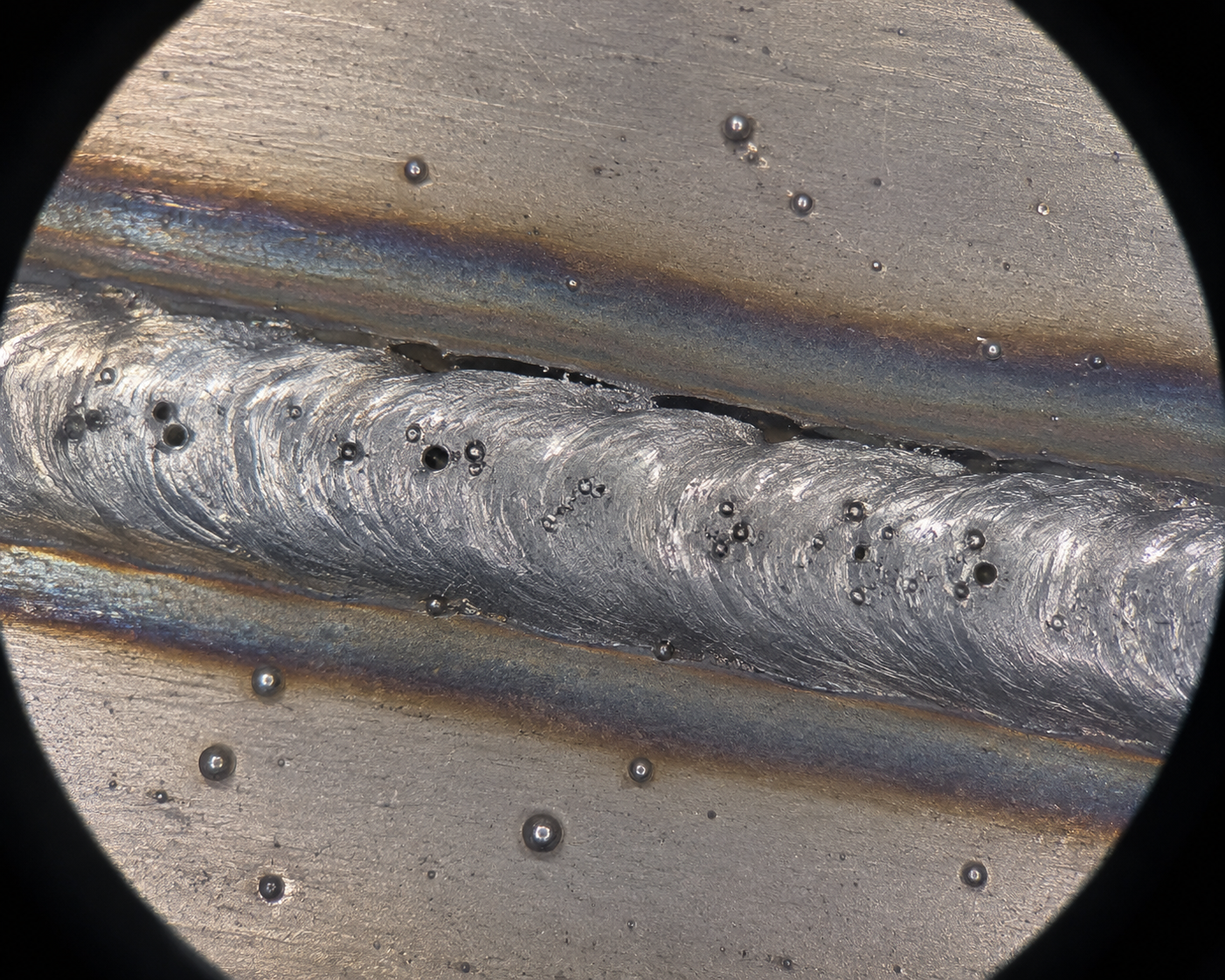

Vista bajo estereomicroscopio de un cordón de soldadura mostrando porosidad superficial y socavado en la zona afectada por el calor.
Defectos detectables con estereomicroscopio
Porosidad superficial
Cavidades esféricas o irregulares en la superficie del cordón causadas por gas atrapado durante la solidificación. A 10x-20x se distinguen claramente su forma, distribución y tamaño. Causas comunes: humedad en el electrodo, contaminación de la superficie base o gas de protección insuficiente.
Grietas superficiales
Discontinuidades lineales que se propagan desde la superficie. Son el defecto más crítico — cualquier grieta es generalmente causa de rechazo. A 20x-50x se pueden identificar grietas en caliente (solidificación), grietas en frío (hidrógeno) y grietas de cráter.
Socavado (Undercut)
Ranura fundida en el metal base adyacente al cordón que no fue rellenada por el metal de aporte. Reduce el espesor efectivo de la junta. El estereomicroscopio permite medir la profundidad relativa y evaluar si está dentro de los límites de aceptación.
Salpicaduras (Spatter)
Gotas de metal fundido adheridas a la superficie cercana al cordón. Aunque no siempre son causa de rechazo, indican parámetros de soldadura incorrectos y pueden interferir con recubrimientos posteriores o generar puntos de corrosión.
Falta de fusión en los bordes
El metal de aporte no se fundió completamente con el metal base en los bordes de la junta. Visible como una línea oscura entre el cordón y el material base. A 10x-20x se identifica con iluminación oblicua.
Sobreespesor o falta de llenado
El cordón sobresale excesivamente (refuerzo) o no llena completamente la junta (concavidad). El estereomicroscopio con retícula calibrada permite evaluar el perfil del cordón contra los límites de la especificación.
Técnicas de iluminación para inspección
La iluminación correcta es tan importante como el aumento. Diferentes técnicas revelan diferentes tipos de defectos:
Iluminación anular (ring light): Proporciona iluminación uniforme sin sombras. Ideal para evaluación general del cordón, detección de porosidad y salpicaduras. Es la técnica más versátil y el punto de partida recomendado.
Iluminación oblicua (lateral): Genera sombras que resaltan la topografía superficial. Fundamental para detectar grietas finas, socavado y falta de fusión que no son visibles con iluminación directa. Rotar la fuente de luz 360° alrededor de la muestra para no perder defectos orientados.
Iluminación coaxial: La luz llega perpendicular a la superficie a través de los objetivos. Útil para superficies muy reflectivas donde la iluminación lateral genera reflejos excesivos.
Rangos de aumento recomendados
No siempre más aumento es mejor. Cada rango tiene su propósito en la inspección de soldaduras:
- 6.5x – 10x: Visión general del cordón. Evaluación de geometría, alineación, salpicaduras gruesas y defectos evidentes. Campo de visión amplio.
- 10x – 20x: Rango de trabajo principal. Detección de porosidad, socavado, falta de fusión, inclusiones de escoria superficiales. Balance ideal entre detalle y campo de visión.
- 20x – 35x: Detalle fino. Confirmación de microgrietas, evaluación de textura superficial, medición de defectos pequeños con retícula.
- 35x – 50x: Máximo detalle. Solo para confirmación de defectos específicos. Campo de visión muy reducido; requiere iluminación precisa.
Buenas prácticas de inspección
Limpiar la soldadura antes de inspeccionar
Escoria, óxido y salpicaduras sueltas enmascaran defectos reales. Limpie con cepillo de alambre y solvente antes de colocar la pieza bajo el estereomicroscopio.
Siempre empezar con bajo aumento
Comenzar en 6.5x-10x para ubicar la zona de interés y obtener una visión general antes de subir el aumento para detalles específicos.
Documentar con fotografía
Conectar una cámara digital al estereomicroscopio permite documentar cada defecto con imagen calibrada, facilitando la trazabilidad y los reportes de calidad según AWS D1.1 o ISO 5817.
Rotar la iluminación oblicua
Una grieta orientada paralela a la fuente de luz no genera sombra y pasa desapercibida. Rotar la luz 360° o usar dos fuentes opuestas elimina este punto ciego.
Descarga el Checklist
Tabla de defectos visuales en soldaduras con criterios de aceptación y rangos de aumento recomendados.
¿Tu equipo necesita mantenimiento profesional?
En TEGA Instruments damos servicio preventivo y correctivo a microscopios metalográficos de todas las marcas, con técnicos certificados por ZEISS. Atendemos laboratorios de calidad en Nuevo León, Coahuila y Tamaulipas con programas de mantenimiento anuales.
Si tu laboratorio presenta problemas de imagen, iluminación desalineada o mecanismos con juego, podemos hacer un diagnóstico sin compromiso en tu planta.
Servicio preventivo de estereomicroscopios y equipos ópticos ZEISS

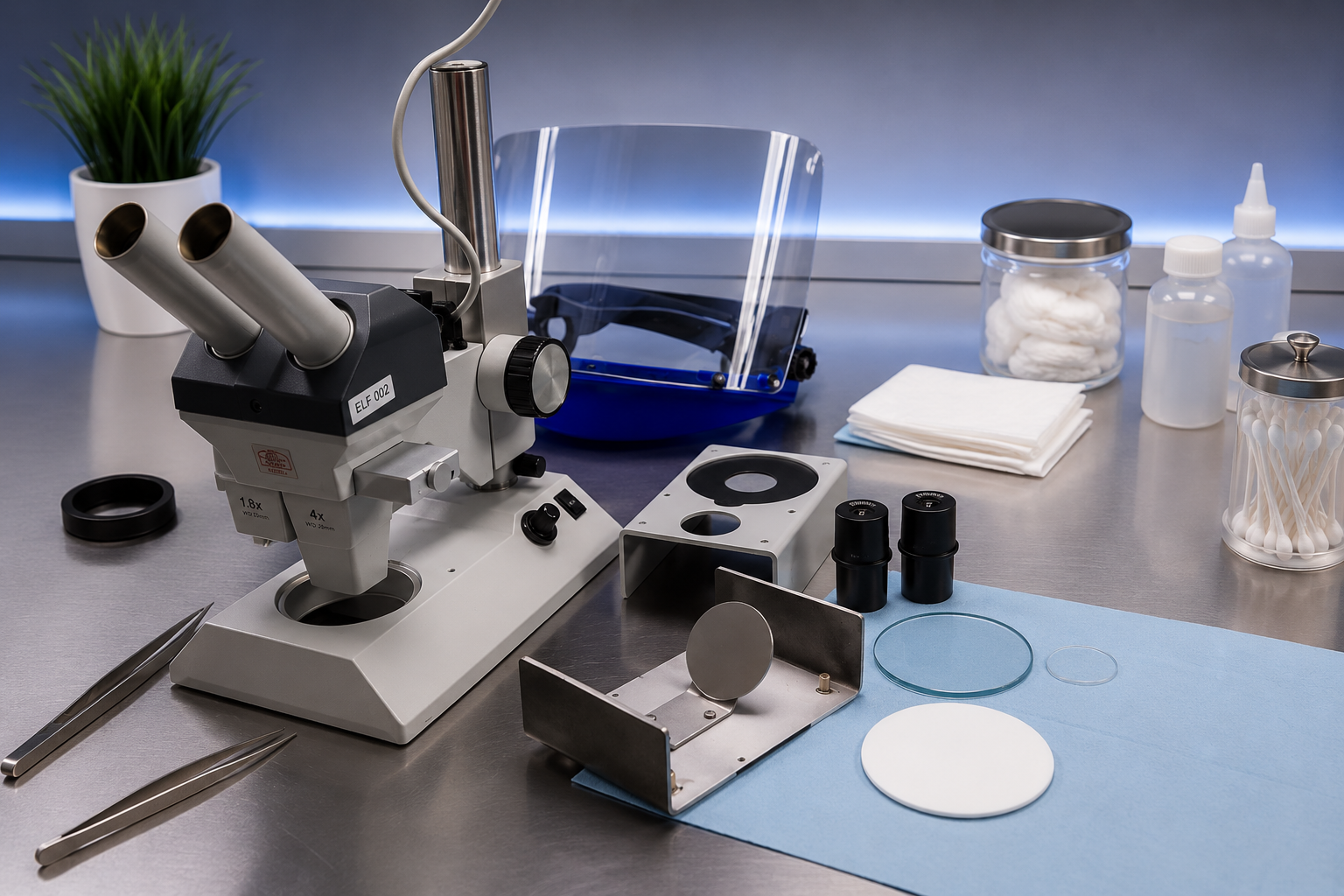

Servicio completo de equipos metalográficos: microscopios, estereomicroscopios y accesorios
